主要特点
Ø 可检测介质的温度与压力，并进行自动补偿和天然气压缩因子自动修正，直接检测气体的标况体积流量。
Ø 无机械转动部件，不易腐蚀，可靠度高、稳定性好，长期工作无需维护。
Ø 采用微功耗设计，整机功耗在1W以内，既能用内电池长期供电运行，又可由外电源供电运行。
Ø 采用独特的四片压电陶瓷贴片压电传感器技术和电路处理技术，有效地抑制因管道振动对仪表带来的影响，使计量更为准确可靠。
Ø 具备多种补偿方式可供用户选择：温度和压力自动检测补偿、同时基准状态的压力值和温度值可由用户设定，满足了不同领域的需要。
Ø 按流量频率信号，可将仪表系数分十段自动进行线性修正，可根据用户需要提高仪表的计量精度。
Ø 具备启停记录、日记录、定时间间隔记录三种记录可选择。
Ø 流量计表头可 180°旋转，安装使用简单方便。
主要技术指标
1 公称口径（mm）
满管式：DN（15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400）
2 准确度（±%）
液体 — 优于0.5
气体 — 优于1.0
3 起测流速（m/s）
液体 0.3m/s以上
气体 1.0 m/s以上
蒸汽 0.5m/s以上
4 连接方式
法兰连接型：国标GB 用于国标管道（GB/T9124.1-2019）
DIN标准 用于欧洲进口设备配套管道或DIN标准管道（HG/T20592-2009，尺寸同国标）
ANSI标准 用于美国进口设备配套管道或ANSI标准管道（ANSI B16.5；HG/T20615-2009）
5 公称压力
PN 1.0MPa，1.6MPa，2.5MPa，4.0MPa、PN63以上需要定制。
ANSI 150lbs、300lbs、900lbs以上需要定制。
6 本体，旋涡发生体，检测探头材料
304 用于常规低腐蚀介质 （标准供货）
316 用于常规腐蚀介质
316L 用于食品等介质
哈氏合金 用于高腐蚀性介质
钛合金 用于高腐蚀性介质
7 适用介质
气体：空气、氧气、氮气、天然气、液化气、氨气等各种气体
液体：水、轻油、液化石油、酸液、碱液等各种化工液体
蒸汽：饱和蒸汽和过热蒸汽
8 介质温度（℃）
（-180~250）℃ 用于普通低温及常温介质
（-40~400）℃ 用于液体、气体、饱和蒸汽和过热蒸汽
9 输出信号
SA80T 标准电流信号：与瞬时流量成线性比例的（4-20）mA标准电流信号（二线制）；可定制无线传输信号。
带现场显示，同时显示瞬时流量、累积流量，温压一体型还可显示介质的温度和压力。
10 通讯协议
HART协议、 RS485 、FF协议
11 供电电源
SA80T 流量变送器，DC18~26V，本安型DC20~26V，可同时支持 24VDC 和 3.6V 锂电池供电。
12电气接口
M20×1.5,1/2”NPT
13防爆标志
本安型 ExiaⅡCT4-T6 Ga；ExiaD 20 T135℃
隔爆型 Exd ⅡCT6 Gb; ExtD A21IP66 T80℃
14防护等级
IP65 用于室内外安装（尘密，喷水）
IP67 短时间浸水
IP68 适用于连续浸水场合安装
15环境条件
环境温度 （-40~+70）℃
相对湿度 （5~90）%
大气压力 （86~106）KPa
流量计选型

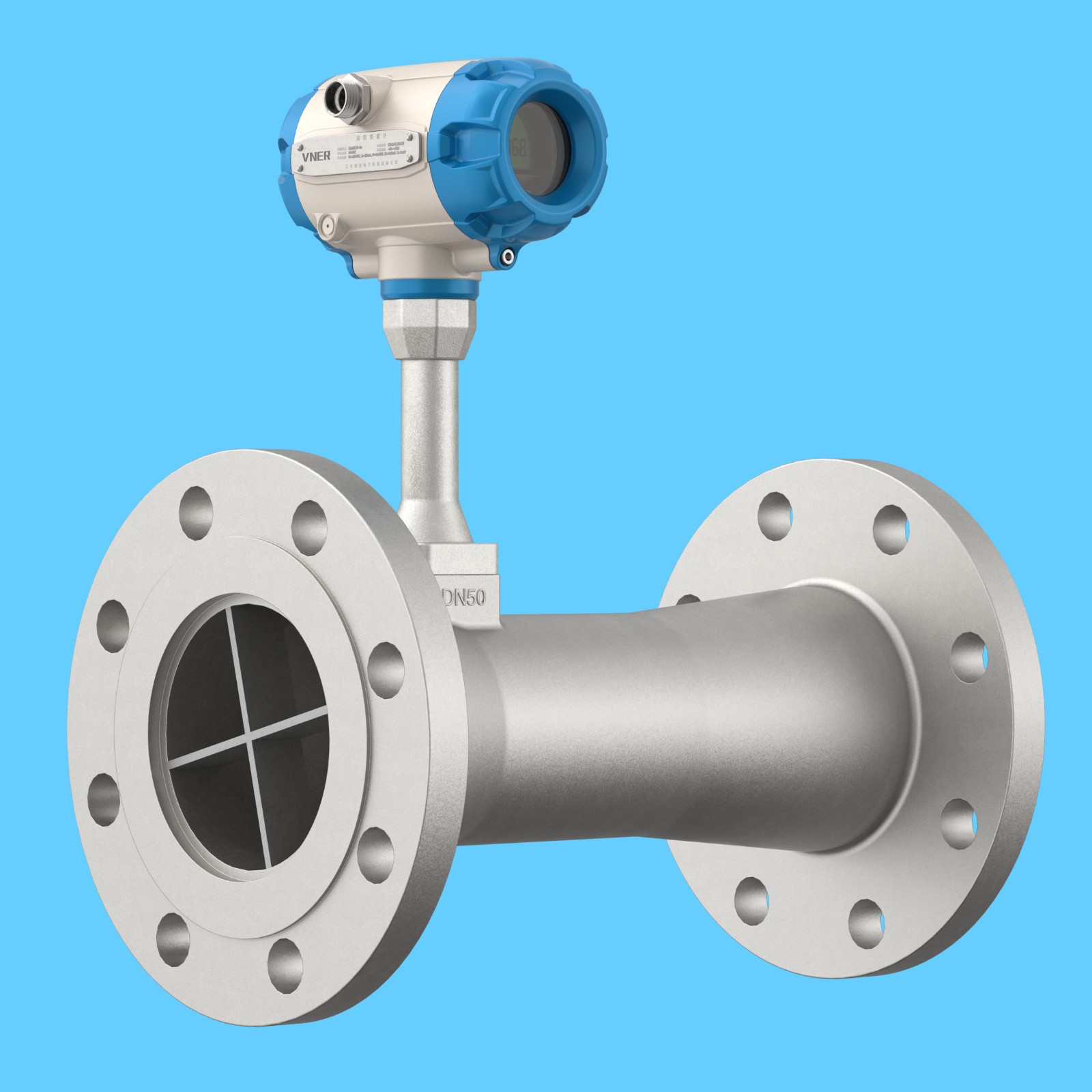

SA80T旋进旋涡流量变送器
输出信号为标准4—20mA电流信号，与计算机或控制系统组成流量测量系统，适用于各种管道计量现场。
SA80T-TP旋进旋涡流量变送器
是一种新型旋进旋涡流量计，适用于各种计量、控制场合。它将旋进流量传感器、温度传感器（Pt100/Pt1000）、温度变送器及压力传感器（变送器）集中装于流量计本体上，被测介质的工况体积流量信号、温度信号以及压力信号同时输入到信号转换处理器，进行流量补偿计算并显示出来，输出信号为补偿后的瞬时流量信号（4-20）mA。

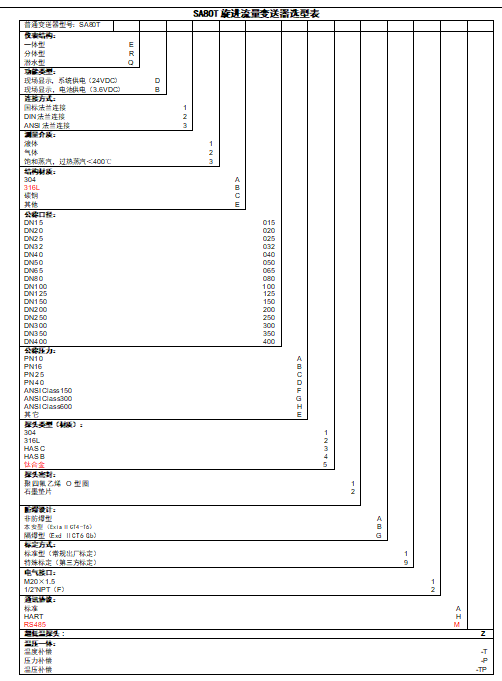

选型表说明
（1）旋进流量计标识：
SA80T
（2）仪表结构：
E 一体型 — 传感器信号处理电路部件与表体结合成一个整体。
适用于绝大多数应用场合。结构简单合理，价格较低。
R 分体型 — 传感器信号处理电路部件与表体分离，可离开管道，分离距离为10米。
适用以下场合：
1）管内介质温度高（≥220℃）；
2）环境温度高、湿度高；
3）仪表安装位置为高空，将分离部件安装在便于调试、观察读数的位置。
Q 潜水型 — 分体型的另一种形式。
适用于易被水浸没的工艺现场。
（3）功能类型：
SA80T旋进流量变送器：
D 当地显示，系统供电 — 表头液晶显示瞬时流量和累计流量，系统供电（24VDC）；
B 当地显示，电池供电 — 表头液晶显示瞬时流量和累计流量，电池供电（3.6VDC）。
（4）测量介质：
1 液体 — 冷水、热水、各种油品、液化石油气、各种化工液体（高粘度的油类需加热，使黏度降低）。
2 气体 — 压缩空气、氧气、天然气、石油气以及各种化工气体。
3 饱和、过热蒸汽≤400℃ — 饱和蒸汽和温度低于400℃的过热蒸汽（允许短时超过400℃）。
（5）结构材质：
A 304 — 适用于绝大多数介质。为标准供货，价格低，供货期短。
B 316L — 用于腐蚀性较强的介质及食品工业。
C 碳钢（Q235B） — 用于含水氯气。
E 其他 — 根据介质特殊要求确定（协议供货），通常可选哈氏C合金，用于高腐蚀性介质。价格高，供货期长。
（6）公称压力：
A PN10 — 国标1.0Mpa。
B PN16 — 国标1.6Mpa。
C PN25 — 国标2.5Mpa。
D PN40 — 国标4.0Mpa。
F ANSI 150lbs — 相当于2.0Mpa。
G ANSI 300lbs — 相当于5.0Mpa。
E 其他 — 特殊供货，PN≤30Mpa，供货期8周。
（7）探头密封：
1 聚四氟乙烯O型圈 — 适用于绝大多数常温介质
2 石墨垫片 — 适用于低温及高温介质
（8）标定方式：
1 标准型 — 常规出厂检定，用本公司经中国计量科学研究院认证的气体标准装置标定。
2 特殊标定 — 根据用户特殊要求标定（需收附加标定费）。
（9）温压一体：
T 温度补偿 — 测温铂电阻（PT100/1000）装于仪表本体上，转换器显示被测介质的温度，并进行温度补偿计算，显示、输出补偿后的瞬时流量。适用于饱和蒸汽的测量。
P 压力补偿 — 测压传感器（变送器）装于仪表本体上，转换器显示被测介质的压力，并进行压力补偿计算，显示、输出补偿后的瞬时流量。适用于饱和蒸汽的测量。
TP 温压补偿 —测温铂电阻（PT100/1000）及测压传感器（变送器）装于仪表本体上，转换器显示被测介质的温度和压力，并进行温压补偿计算，显示、输出补偿后的瞬时流量。适用于气体、过热蒸汽的测量。
仪表口径的确定
1、测量气体流量计口径的确定

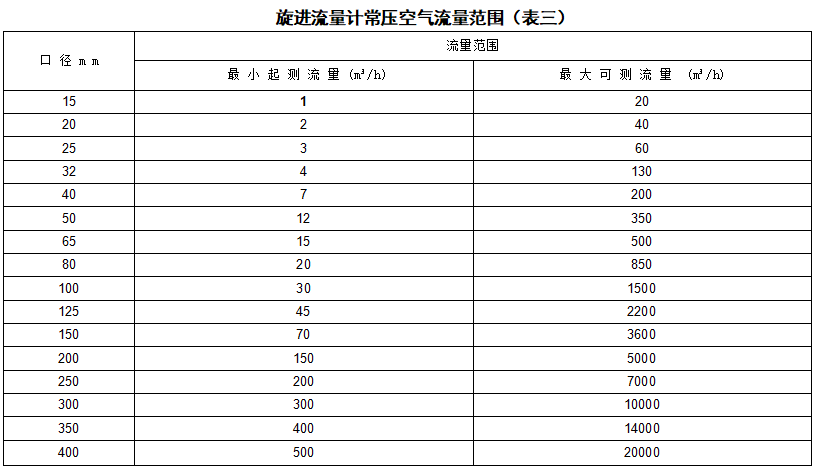

上表是指空气在常温常压状态下（t0=20℃，P0=0.1013Mpa，ρ0=1.205kg/m3，v0=15×10-6m2/s）的流量范围
旋进流量计的上限流量一般不受介质压力和温度的影响，确定流量范围实际上是确定实际可用的下限流量。其下限流量取决于介质的工况密度和运动黏度。
